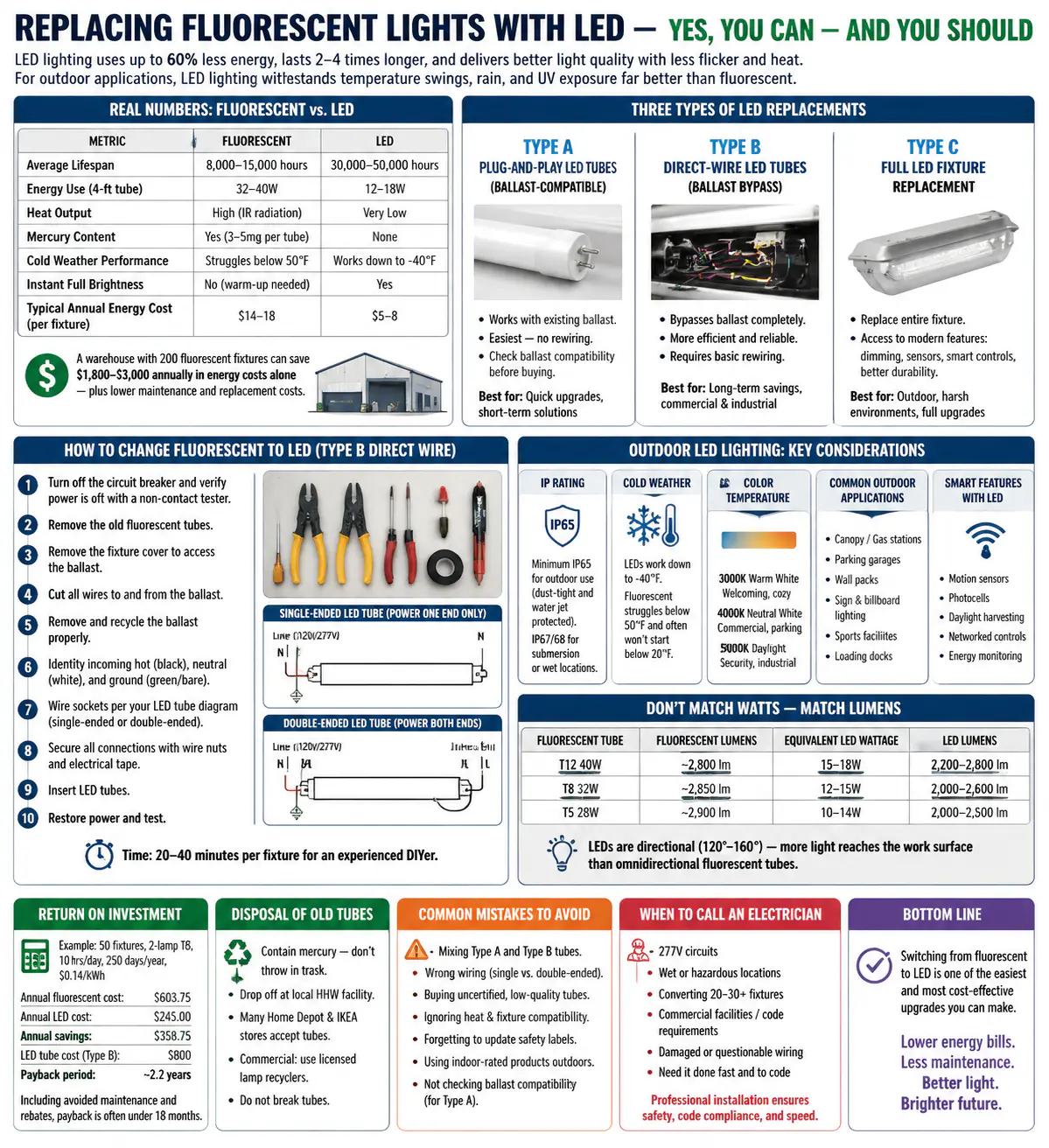

Hoe u fluorescentie naar LED kunt veranderen: volledige conversiegids

Het korte antwoord: Ja, u kunt fluorescentielampen vervangen door LED – en dat zou ook moeten

Overstappen van TL naar LED is een van de meest eenvoudige upgrades die u in elke ruimte kunt aanbrengen, zowel binnen als buiten. Het proces omvat het vervangen van het gehele armatuur of het gebruik van een compatibele LED-buis in uw bestaande TL-behuizing. De meeste huiseigenaren en facility managers voltooien een basisconversie in minder dan 30 minuten per armatuur, waarbij in veel gevallen geen elektricien nodig is.

LED-verlichting verbruikt tot 60% minder energie dan fluorescentielampen , gaat 2 tot 4 keer langer mee en produceert een betere lichtkwaliteit met minder flikkering en hitte. Voor buitentoepassingen zijn de voordelen nog duidelijker: LED-buitenverlichting is veel beter bestand tegen temperatuurschommelingen, regen en UV-straling dan fluorescentiealternatieven.

Deze gids leidt u door elke stap van het conversieproces en behandelt scenario's voor binnen en buiten, de soorten beschikbare LED-vervangingen, kostenbesparingen en veelvoorkomende fouten die u moet vermijden.

Waarom mensen de overstap maken: echte cijfers achter LED-conversie

Voordat u in de how-to duikt, helpt het om te begrijpen wat er feitelijk op het spel staat. Het argument voor overstappen is niet alleen theoretisch: de besparingen op energie en onderhoud zijn goed gedocumenteerd in zowel residentiële als commerciële omgevingen.

Een commercieel magazijn met 200 TL-armaturen kan verwachten dat de elektriciteitsrekening voor verlichting zal dalen $ 1.800 tot $ 3.000 per jaar na de conversie naar LED – en dat cijfer houdt geen rekening met de verminderde onderhoudsarbeid en de kosten voor vervanging van buizen.

Drie soorten LED-vervangingen voor TL-armaturen

Niet alle LED-conversies zijn hetzelfde. Voordat u iets koopt, moet u weten welke aanpak past bij uw bestaande armaturen en budget. Er zijn drie hoofdroutes.

Type A: Plug-and-Play LED-buizen (compatibel met ballast)

Deze LED-buizen zijn ontworpen om te werken met uw bestaande TL-voorschakelapparaat. U trekt eenvoudigweg de oude TL-buis eruit en plaatst de nieuwe LED-buis – geen nieuwe bedrading nodig. Dit is de snelste en eenvoudigste conversiemethode.

Het addertje onder het gras: voorschakelapparaten verslijten na verloop van tijd, en als ze kapot gaan, moet je de ballast vervangen (wat kosten met zich meebrengt) of overstappen op een Type B-buis. Bovendien is niet elke LED-buis compatibel met elk voorschakelapparaat. Controleer altijd de compatibiliteitslijst van de fabrikant voordat u koopt.

Type B: Direct-Wire LED-buizen (Ballast Bypass)

Bij deze methode wordt de ballast volledig omzeild door de armatuur opnieuw te bedraden zodat deze rechtstreeks op de lijnspanning (120V of 277V) kan worden aangesloten. De ballast wordt verwijderd of op zijn plaats gelaten, maar losgekoppeld. Type B-buizen zijn energiezuiniger dan Type A omdat ze de vermogensverliezen die door de ballast worden veroorzaakt, elimineren.

Dit is de geprefereerde langetermijnoplossing voor de meeste commerciële en industriële omgevingen. De eerste installatie vereist elementair elektrisch werk – het uitschakelen van de stroomonderbreker, het verwijderen van de ballastbedrading en het rechtstreeks aansluiten van de stopcontactdraden op de voeding – maar als u klaar bent, elimineert u toekomstige kosten voor vervanging van de ballast volledig.

Type C: Volledige vervanging van armatuur (LED-ready armaturen)

Soms is de beste zet om de gehele TL-behuizing te vervangen door een nieuw LED-specifiek armatuur. Dit is vooral relevant voor LED-buitenverlichting, waar u behuizingen met een IP-classificatie wilt die van de grond af aan zijn ontworpen voor LED-drivers, in plaats van achteraf aangebrachte fluorescerende behuizingen die mogelijk niet voldoende bescherming tegen vocht of stoten bieden.

Volledige vervanging van de armatuur kost meer vooraf, maar geeft u toegang tot functies zoals geïntegreerd dimmen, bewegingssensoren, slimme bedieningselementen en speciaal gebouwd thermisch beheer - die allemaal de levensduur van LED's verlengen en de energiebesparing maximaliseren.

Stap voor stap: TL-verlichting wijzigen in LED (directe draad type B)

De Type B ballast-bypass-methode is de meest duurzame en algemeen aanbevolen aanpak. Hier leest u precies hoe u dit moet doen voor een standaard T8- of T12-fluorescentiearmatuur van 1,20 meter.

Wat je nodig hebt

• Type B LED T8 buizen (één per lampsleuf)
• Draadscharen en draadstrippers
• Draadmoeren of hendelconnectoren
• Elektrische tape
• Platte en kruiskopschroevendraaiers
• Contactloze spanningstester
• Ladder (indien plafondmontage)

Het conversieproces

1. Schakel de stroomonderbreker uit - werk nooit aan een live-armatuur. Gebruik uw contactloze spanningstester om te bevestigen dat er geen stroom aanwezig is op het armatuur voordat u draden aanraakt.
2. Verwijder de oude TL-buizen door ze 90 graden te draaien en uit de grafsteenhouders te schuiven.
3. Verwijder de armatuurafdekking of het diffusorpaneel om toegang te krijgen tot het ballastcompartiment.
4. Zoek de ballast: het is een rechthoekige doos, meestal zwart of grijs, met aan beide uiteinden meerdere draden.
5. Knip alle draden die van en naar de ballast gaan door, zodat er aan de kant van het armatuur voldoende draadlengte overblijft om mee te werken (minstens 10 tot 15 cm).
6. Verwijder de ballast uit het armatuur door de bevestigingsschroeven los te draaien. Zet het opzij voor een goede recycling; voorschakelapparaten kunnen PCB's bevatten.
7. Identificeer de inkomende warme (zwarte), neutrale (witte) en aardedraden (groen of blank koper) van de plafond-/muurtoevoer.
8. Sluit de hete draad aan op de ingangszijde van één lampfitting aan elk uiteinde van het armatuur. Sluit de nulleider aan elk uiteinde aan op het andere stopcontact. De exacte bedrading hangt af van het feit of uw LED-buis enkelzijdig of dubbelzijdig is. Volg altijd het bedradingsschema dat bij uw specifieke LED-buis is geleverd.
9. Zet alle verbindingen vast met draadmoeren en wikkel ze in met isolatietape.
10. Plaats de nieuwe LED-buizen, herstel de stroom bij de stroomonderbreker en test.

Totale tijd voor een ervaren doe-het-zelver: 20 tot 40 minuten per wedstrijd . Als u een grote batch doet, wordt het proces sneller als u oefent.

LED-buitenverlichting : Speciale overwegingen bij het vervangen van TL-verlichting

Buitenomgevingen introduceren variabelen die binnenshuis niet bestaan: vocht, extreme temperaturen, insecten, UV-degradatie en fysieke impact. Bij de keuze van LED-buitenverlichting moet rekening worden gehouden met deze factoren, en het eenvoudig verwisselen van buizen is zelden voldoende.

IP-waarde: de belangrijkste specificatie voor buitenarmaturen

IP-classificaties (Ingress Protection) vertellen u hoe goed een armatuur bestand is tegen stof en water. Voor buitenverlichting heb je minimaal LED verlichting nodig IP65 Hierdoor is het armatuur stofdicht en beschermd tegen waterstralen uit alle richtingen. Natte of ondergedompelde omgevingen (zoals fonteinverlichting of ondergrondse installaties) vereisen IP67 of IP68.

TL-armaturen die zijn ontworpen voor gebruik buitenshuis hebben doorgaans ook IP-classificaties, maar veel oudere installaties gebruiken TL-verlichting in overdekte ruimtes waar ze slechts gedeeltelijk beschermd zijn. Wanneer u deze vervangt, moet u beoordelen of de bestaande behuizing voldoende bescherming biedt of dat een volledige vervanging van het armatuur gerechtvaardigd is.

Prestaties bij koud weer

Een van de meest overtuigende argumenten voor LED-buitenverlichting in koude klimaten zijn de temperatuurprestaties. Fluorescentielampen verliezen een aanzienlijk lumenvermogen onder de 10 °C (50 °F) en starten vaak helemaal niet onder de 20 °F (-7 °C). Dit is de reden waarom fluorescerende buitenverlichting in parkeergarages, koelopslagfaciliteiten en noordelijke klimaten van oudsher geplaagd wordt door problemen met een langzame start en een zwakke lichtopbrengst.

Kwalitatieve LED-buitenverlichting werkt betrouwbaar tot -40°C (-40°F) zonder opwarmtijd. Dit is geen kleine verbetering; het is een fundamenteel verschil in capaciteit dat LED tot de enige praktische keuze maakt voor buitentoepassingen in koude omgevingen.

Veel voorkomende buitentoepassingen waarbij upgrades van fluorescentie naar LED worden gemaakt

• Luifel verlichting (benzinestations, drive-throughs, laadkades): Het vervangen van fluorescerende lampen in de luifel door LED-luifelarmaturen vermindert doorgaans het energieverbruik met 50-65% en maakt een einde aan het veelvuldig vervangen van lampen waar oudere fluorescerende luifelsystemen last van hadden.
• Verlichting parkeergarage : TL-verlichting in garages is een onderhoudsnachtmerrie vanwege vocht- en temperatuurschommelingen. LED-dampdichte armaturen met een IP65-classificatie of beter lossen dit probleem op en leveren tegelijkertijd een betere kleurweergave voor veiligheidsdoeleinden.
• Buitenmuurpakketten : Veel oudere commerciële gebouwen gebruiken fluorescerende muurpakketten. Vervangende LED-wandpakketten bieden dezelfde of betere verlichting tegen een fractie van het energieverbruik.
• Bewegwijzering en reclamebordverlichting : TL-buizen achter lichtreclame worden vervangen door LED-stripverlichting of LED-buisequivalenten voor een gelijkmatigere verlichting en een veel lagere onderhoudsfrequentie.
• Sportfaciliteiten en buitenarena's : Fluorescentiearmaturen met hoog rendement op sportlocaties worden vervangen door LED-schijnwerpers die een betere richtingsgevoeligheid bieden, lichtverspilling verminderen en de uniformiteit van de veldverlichting verbeteren.

De juiste kleurtemperatuur kiezen voor LED-buitenverlichting

De kleurtemperatuur, gemeten in Kelvin (K), beïnvloedt hoe buitenruimtes eruitzien en aanvoelen. Voor LED-buitenverlichting zijn de meest voorkomende keuzes:

• 3000K (warm wit) : Goed voor residentiële buitenruimtes, restaurants, horeca. Creëert een gastvrije, comfortabele sfeer.
• 4000K (neutraal wit) : Populair voor parkeerterreinen, commerciële buitenkanten en winkelomgevingen. Brengt zichtbaarheid in evenwicht met esthetiek.
• 5000K (daglicht/koelwit) : Gebruikelijk in veiligheidsverlichting, sportfaciliteiten en industriële buitenruimtes waar maximale zichtbaarheid de prioriteit is.

De meeste fluorescerende buitenlampen bevonden zich in het bereik van 4100K. Bij vervanging zal het matchen of iets verlagen van de kleurtemperatuur (tot 4000K) een vergelijkbare of verbeterde visuele helderheid opleveren, terwijl de harde, steriele kwaliteit van oudere fluorescentie-installaties wordt verminderd.

Lumen begrijpen: zorg niet alleen voor watt

Een van de meest gemaakte fouten bij de conversie van fluorescentie naar LED is het kopen van een LED-vervanging op basis van wattage in plaats van lumen. Omdat LED's aanzienlijk efficiënter zijn, kan een LED-buis van 15 W dezelfde of een grotere lichtopbrengst produceren als een TL-buis van 32 W. Bijpassende watt betekent dat je een veel helderdere ruimte krijgt dan bedoeld - of waarschijnlijker dat je te veel geld uitgeeft aan LED's die je niet nodig hebt.

Gebruik deze algemene vuistregel voor buizen van 1,20 meter:

Houd er ook rekening mee dat LED's gerichte lichtbronnen zijn. TL-buizen zenden licht uit in alle richtingen (360°), zodat een deel van hun lichtopbrengst verloren gaat door het weerkaatsen van reflectoren of in de plafondholte. Een LED-buis die het licht onder een hoek van 120° tot 160° naar beneden richt, levert zijn lumen efficiënter op het werkoppervlak, wat betekent een LED met een lager lumen zorgt vaak voor dezelfde of betere verlichting op vloer- of bureauniveau .

Ballastcompatibiliteit: wat u moet controleren voordat u koopt

Als je hebt besloten om de Type A plug-and-play-route te volgen – althans als eerste stap – is de compatibiliteit van ballasten van cruciaal belang. Niet alle elektronische voorschakelapparaten werken met alle LED-buizen, en het gebruik van een incompatibele combinatie kan flikkeringen, zoemen, voortijdige LED-storingen veroorzaken of de buis gaat gewoon niet aan.

Compatibiliteit controleren:

• Zoek het merk en het modelnummer van de ballast (afgedrukt op het ballastlabel in het armatuur).
• Bezoek de website van de LED-buisfabrikant en zoek hun compatibiliteitstabel op; de meeste gerenommeerde merken publiceren deze.
• Controleer of uw voorschakelapparaat direct start, geprogrammeerd start of dimt. Sommige LED-buizen werken alleen met specifieke typen voorschakelapparaten.
• Als de ballast meer dan 10 jaar oud is, is het omzeilen ervan (Type B) sowieso vaak de verstandigste financiële beslissing, aangezien het vervangen van een defecte ballast alleen al aan onderdelen $ 20 tot 60 kost.

Magnetische voorschakelapparaten – te vinden in oudere T12-armaturen – zijn vrijwel nooit compatibel met moderne LED-buizen en moeten worden omzeild of het armatuur moet volledig worden vervangen.

Uw rendement op uw investering berekenen

De financiële argumenten voor een overstap zijn sterk, maar de exacte terugverdientijd hangt af van uw huidige elektriciteitstarief, dagelijkse bedrijfsuren en het aantal betrokken armaturen. Hier leest u hoe u het kunt oplossen.

Voorbeeldscenario: Een kantoor met 50 fluorescentiearmaturen met twee lampen, elk met twee T8-buizen van 32 W (plus ballastverlies van ongeveer 5 W per armatuur), die 10 uur per dag, 250 dagen per jaar in bedrijf zijn, tegen $ 0,14/kWh.

• Huidige fluorescentie-energiekosten : 50 armaturen × 69W × 2.500 uur × $ 0,14 = $ 603,75/jaar
• LED-energiekosten : 50 armaturen × 28W × 2.500 uur × $ 0,14 = $ 245/jaar
• Jaarlijkse besparingen : ~$358/jaar alleen al aan energie
• Kosten LED-buis : 100 buizen × $8 gemiddeld = $800 (Type B, doe-het-zelf-installatie)
• Terugverdientijd : ~2,2 jaar, waarna alle besparingen rechtstreeks naar het bedrijfsresultaat gaan

Tel hierbij de vermeden ballastvervangingen (elke 7-10 jaar voor €25-60 per stuk) en de vervanging van fluorescentiebuizen (elke 2-3 jaar) op, en de werkelijke terugverdientijd bedraagt vaak minder dan 18 maanden. Veel nutsbedrijven bieden ook kortingen voor commerciële LED-upgrades, waardoor de initiële kosten nog verder worden verlaagd – soms met 30-50%.

Weggooien van oude TL-buizen: ga er voorzichtig mee om

TL-buizen bevatten kwik – een giftig zwaar metaal – en kunnen in de meeste rechtsgebieden niet bij het gewone afval worden gegooid. Elke standaard T8-buis van 1,20 meter bevat ongeveer 3,5 tot 5 milligram kwik , wat voldoende is om een kleine watermassa te vervuilen.

Opties voor een juiste verwijdering zijn onder meer:

• Afgeven bij een plaatselijk inzamelpunt voor huishoudelijk gevaarlijk afval (HHW). De meeste gemeenten voeren deze programma's uit, vaak gratis.
• Detailhandelaren in woningverbetering, zoals Home Depot en IKEA, accepteren op veel locaties gebruikte TL-buizen voor recycling.
• Commerciële instellingen zouden moeten werken met een erkende lampenrecycler; diensten zoals Veolia of Clean Harbors bieden mailback- of ophaalprogramma's.
• Breek de buizen niet tijdens het verwijderen of weggooien. Als een buis breekt, ventileer dan onmiddellijk de ruimte en volg de EPA-opruimingsrichtlijnen voor gemorste kwik.

Slimme functies beschikbaar in moderne LED-buitenverlichtingssystemen

Een van de ondergewaardeerde voordelen van het overstappen op LED – vooral voor LED-buitenverlichting – is toegang tot slimme bedieningselementen die eenvoudigweg niet praktisch waren met fluorescentietechnologie. Fluorescentielampen gaan snel achteruit als ze vaak worden geschakeld en dimmen niet goed, waardoor ze slecht geschikt zijn voor sensorgestuurde of genetwerkte lichtregelsystemen.

Bewegings- en aanwezigheidsdetectie

LED-armaturen voor buitengebruik met geïntegreerde PIR (passief infrarood) of microgolfbewegingssensoren kunnen tijdens onbezette perioden tot 10-20% worden gedimd en onmiddellijk worden ingeschakeld wanneer iemand de ruimte betreedt. Op parkeerterreinen en voetpaden bespaart deze aanpak doorgaans een extra bedrag 30–50% bovenop de standaard LED-energiebesparingen .

Daglichtopvang en fotocellen

LED-buitenverlichting met ingebouwde fotocellen of DALI/0-10V-dimingangen kan reageren op omgevingslichtniveaus, waardoor de output automatisch wordt verminderd tijdens schemer-/dageraadperioden of op bewolkte dagen wanneer natuurlijk licht gedeeltelijke verlichting biedt. Dit is met name handig voor luifelverlichting en overdekte buitenruimtes.

Netwerkverlichtingsregelingen

Enterprise LED-verlichtingssystemen voor buitengebruik – van fabrikanten als Acuity Brands, Signify (voorheen Philips) en Cree Lighting – kunnen worden aangesloten op gecentraliseerde beheerplatforms die het energieverbruik monitoren, dimprofielen plannen, armatuurstoringen detecteren en onderhoudsrapporten genereren. Voor grote campussen, gemeenten of industriële faciliteiten die honderden of duizenden buitenarmaturen beheren, kan dit niveau van zichtbaarheid de onderhoudskosten verlagen door 25–40% jaarlijks.

Veelvoorkomende fouten die u moet vermijden tijdens de conversie van fluorescentie naar LED

Zelfs een eenvoudige LED-conversie kan fout gaan als je je niet bewust bent van de valkuilen. Dit zijn de problemen die het vaakst voorkomen.

• Type A- en Type B-buizen mengen in hetzelfde armatuur : Als u de ballast voor het ene stopcontact omzeilt maar deze actief laat voor een ander stopcontact, ontstaat er een gevaarlijke bedradingsconditie. Gebruik altijd hetzelfde type voor één armatuur.
• Er wordt geen enkelzijdige versus dubbelzijdige bedrading geverifieerd : Type B-buizen zijn verkrijgbaar in configuraties met één uiteinde (stroom komt slechts van één kant binnen) en tweezijdig (stroom komt van beide kanten binnen). Het bedraden van een buis met enkel uiteinde als buis met twee uiteinden, of omgekeerd, brengt brand- en schokgevaar met zich mee.
• Goedkope, niet-gecertificeerde LED-buizen kopen : Goedkope LED-buizen zonder UL-, ETL- of DLC-certificering kunnen flikkeren, voortijdig defect raken of onveilige elektrische omstandigheden creëren. Zorg er vooral bij LED-buitenverlichting voor dat het armatuur en de driver over de juiste IP- en veiligheidscertificeringen beschikken.
• Het negeren van de thermische omgeving van het armatuur : LED-levensduur is zeer gevoelig voor warmte. Het installeren van LED's met hoog rendement in gesloten armaturen zonder adequaat thermisch beheer kan de levensduur van LED's terugbrengen van 50.000 uur naar minder dan 15.000 uur. Controleer altijd de compatibiliteitsclassificaties van de armatuur.
• Vergeten de veiligheidslabels op omgebouwde armaturen bij te werken : Na een ballast-bypass-conversie beschrijft het originele bedradingslabel van het armatuur het circuit niet langer nauwkeurig. In commerciële omgevingen is het toevoegen van een nieuw label met vermelding van het conversietype en de lampvereisten een goede praktijk en kan dit vereist zijn door de lokale elektriciteitswetgeving.
• Het onderschatten van outdoor-specifieke eisen : Het gebruik van een LED-buis of driver die geschikt is voor binnengebruik in een buitentoepassing (zelfs als deze gedeeltelijk afgedekt is) kan leiden tot het binnendringen van vocht, het falen van de driver en het voortijdig overlijden van de lamp. Gebruik altijd armaturen die geschikt zijn voor de werkelijke omgevingsomstandigheden.

Wanneer moet u een elektricien bellen in plaats van de conversie zelf uit te voeren?

De meeste Type A-conversies en veel Type B-conversies liggen binnen het bereik van een competente doe-het-zelver die vertrouwd is met het werken met huishoudelijke bedrading. Dat gezegd hebbende, er zijn situaties waarin het inhuren van een erkende elektricien de juiste beslissing is.

• U werkt met 277V-circuits (gebruikelijk in commerciële gebouwen) in plaats van standaard 120V-circuits voor thuisgebruik.
• Het armatuur bevindt zich op een natte of gevaarlijke locatie waarvoor leidingwerk of speciale behuizingen nodig zijn.
• U converteert meer dan 20-30 armaturen en wilt dat het werk snel en met code wordt gedaan.
• De faciliteit is een commerciële en lokale regelgeving vereist elektrisch werk met vergunning voor elke aanpassing van de armatuur.
• U ontdekt bedrading die er beschadigd, gecorrodeerd of onjuist geïnstalleerd uitziet in de bestaande armaturen.

Elektriciens rekenen doorgaans €50-120/uur, afhankelijk van de regio. Voor een grote commerciële conversie bieden veel elektriciens prijzen per armatuur aan voor LED-retrofits, waardoor de professionele installatiekosten concurrerend kunnen worden als rekening wordt gehouden met de koopkracht en snelheid.
